コネクター1: | N | 性1: | 男性 |
---|---|---|---|
構造1: | まっすぐに | コネクター2: | MCX |
性2: | 男性 | 構造2: | 直角 |
ケーブル: | 半硬式ケーブルまたはカスタマイズされる | ケーブル長: | 150mmまたはカスタマイズされる |
カスタマイズされるサイズ: | カスタマイズすることができます | インピーダンス: | 50オーム |
ハイライト: | smaのケーブル会議,半堅いケーブル会議 |

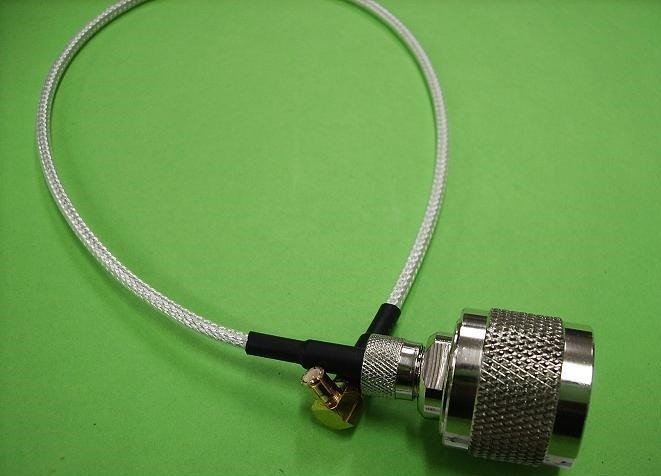

製品名:MCX半硬式ケーブルを持つ直角の男性へのRFのケーブル会議Nのまっすぐな男性
RFのケーブル会議の紹介:
RFのケーブル会議は通常によって2つの端がRFのコネクターによって集まっていた同軸ケーブル形作られます。RFのケーブル会議は完全にRF信号および力を送信できます。RFのケーブル会議は輸送システムの重要な部分、perfermance非常に影響を与えます伝送品質にです。RFのケーブル会議の性能はRFのコネクターおよび同軸ケーブルにだけでなく、基づいていますが、またアセンブリ技術およびプロシージャは重大です。多くのRFのケーブル会議はコネクターとケーブル間の不適当なアセンブリが修飾されなかった原因ではないです。従って、顧客は直接優先順位の専門のmanufacutrerからのRFのケーブル会議を購入します。
そして私達はのSinruiの技術私達の経験、技術、エンジニア、機械が良質のRFのケーブル会議都合できる以上15年のためのRF分野の強い製造業者です、
共通の適用:
失われるその中の信号がcurrectly、良質で、そして低速で高く効率的に送信されることをalllの種類の信号の送り主で、モジュール、アンテナ、送信機、受信機、確かめます使用されます
Charaterisitcs:
インターフェイス規格: N-JB2へのMCX-JWB2
タイプ: asssemblyケーブル
性:男性への男性
インピーダンス:50オーム
ケーブル タイプ:半硬式ケーブル
材料 | |||
部品 | 項目 | 材料 | (めっきまたはサイズ) |
N | ボディ | 黄銅 | ニッケル |
中心の接触 | 蛍光体青銅 | 金 | |
絶縁体 | PTFE | ||
MCX | ボディ | 黄銅 | 金 |
中心の接触 | 黄銅 | 金 | |
絶縁体 | PTFE | ||
ケーブル | 半硬式ケーブル | 銅によってめっきされる銀製ワイヤー | 長いですかカスタマイズされる150mm |
開放端 | N/A |
指定 | |
記述 | 価値 |
頻度 | DC 6GHz |
インピーダンス | 50オーム |
VSWR | 1.3 |
ライフ サイクル | 標準 |
評価される温度 | -40 +155 C°へのCの° |
|
(ODMおよびOEM)カスタマイズされたデザイン・サービスをできて下さい:
プロダクトは顧客のプロダクト使用法に従って、方法、等を取付けるサイズ、形、電気性能を含んでカスタマイズすることができます。
私達の現在の標準的なプロダクトがあなたの要求に完全に合うことができなければ技術サポートのための私達に連絡する歓迎。
